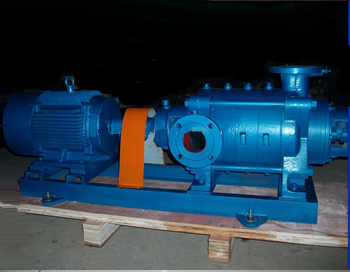

TSWA型低噪音多级离心泵

首页 >> 产品

TSWA型低噪音多级离心泵

产品特点：

??? TSWA型卧式多级离心泵是我公司在TSW型泵的基础上吸收国内外多种多级离心泵的优点改进而成的新一代产品,符合JB/T53058-93质量标准。本系列泵由于采用了优秀的水力模型及低转速电机,因而具有高效节能、运行平稳、噪声低、振动小等优点,同时,易损件寿命成倍增长大六延长了泵的使用寿命。
??? 该系列泵主要适用于城市高层建筑给排水及消防用水,工厂、矿山给排水,远距离输水,生产工艺循环中用水,暖通空调循环、生活用水等多种用途。??
?工作条件?：
1、适合于输送清水及物理化学性质类似清水的物质，其固体不溶物体积不超过单位体积0.1%，粒度≤2mm；
2、介质温度：-15℃-80℃；
3、工作压力：系统压力≤3.0MPa；即：系统压力=入口压力+泵工作时的压力≤3.0MPa；
4、周围环境的温度应低于40℃，相对湿度应不超过95%；
5、由于本型泵主要不见均为铸铁材质，因此所输送介质应无强腐蚀性。注：如介质带有细小颗粒或具强腐蚀性时，请在订货时说明，以便提供更为可靠之产品。
?型号意义?：
100TSWA×5
100-泵吸入口口径为100m
T-透平式
S-单吸式叶轮结构
W-输送温度≤80℃的清水或类似清水的介质
A-第一次更新设计
5-泵级数为5??

性能参数表：

型号	级数	流量 ?		扬程	转速	功率(kw)		效率	允许吸上真空高度	汽蚀余量
型号	级数	(m³/h)	(L/s)	(m)	(r/min)	轴功率	电机功率	(%)	(m)	(m)
50TSWA ?	2	18 ?	5 ?	18.4	1450 ?	1.37	2.2	66 ?	7.2 ?	3.1 ?
	3			27.6		2.05	3
	4			36.8		2.73	4
	5			46		3.42	5.5
	6			55.2		4.1	5.5
	7			64.4		4.79	7.5
	8			73.6		5.47	7.5
	9			82.8		6.15	7.5
	10			92		6.84	11
	11			101.2		7.52	11
	12			110.4		8.2	11
75TSWA ?	2	36 ?	10 ?	23	1450 ?	3.22	5.5	70 ?	7.2 ?	3 ?
	3			34.5		4.83	7.5
	4			46		6.45	11
	5			57.5		8.06	11
	6			69		9.67	15
	7			80.5		11.28	15
	8			92.5		12.89	18.5
	9			103.5		14.5	18.5
	10			115		16.12	22
	11			126.5		17.73	22
100TSWA ?	2	69 ?	19.2 ?	31.2	1450 ?	8.03	11	73 ?	7 ?	3.3 ?
	3			46.8		12.05	15
	4			62.4		16.07	22
	5			78		20.09	30
	6			93.6		24.11	30
	7			109.1		28.13	37
	8			124.8		32.14	45
	9			140.4		36.16	45
	10			156		40.18	55
125TSWA ?	2	90 ?	43 ?	43.2	1450 ?	14.32	22	74 ?	3.8 ?	3.4 ?
	3			64.8		21.48	30
	4			86.4		28.63	45
	5			108		35.79	55
	6			129.6		42.95	75
	7			151.2		50.11	75
	8			172.8		57.27	90
	9			194.4		64.43	90
	10			216		71.59	90
150TSWA ?	2	155 ?	25 ?	60	1450 ?	32.91	45	77 ?	7.7 ?	2.5 ?
	3			90		49.37	75
	4			120		65.82	90
	5			150		82.28	110
	6			180		98.74	132
	7			210		115.19	132
	8			240		131.19	160
	9			270		148.1	200
